閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

電動閘閥規格型號參數選型標準和要求

[ 2023-09-05 ]

電動閘閥規格型號參數選型標準和要求:
1、閥門類型和規格:首先需要確定要控制的閥門類型和規格,例如球閥、蝶閥、閘閥、截止閥等。此外,還需要知道閥門的口徑、材質(如鑄鐵、不銹鋼、銅合金等)和最大工作壓力等參數。

2、控制信號方式:執行器的控制信號通常有模擬信號(如4-20mA)、數字信號(如MODBUS RTU)和無線信號(如GSM)等不同方式。選擇合適的控制信號方式需要考慮現場環境和監控系統的實際需求。

3、環境條件:根據執行器將要使用的環境條件來選擇合適的執行器,這些因素包括溫度、濕度、腐蝕性介質等。例如在潮濕或酸性環境下,就需要選擇防腐蝕和防水性能良好的執行器

閘閥
1、刀形漿閘閥能配置手輪、手動拉鏈、亟需齒輪傳動、傘齒輪傳動、氣動例如電動。
2、刀形漿閘閥層次結構可制成V形、三角形、五角形通道。
3、V型閘板可作為調節控制使用。
4、形漿閘閥連接形式有對夾式、法蘭支耳式。

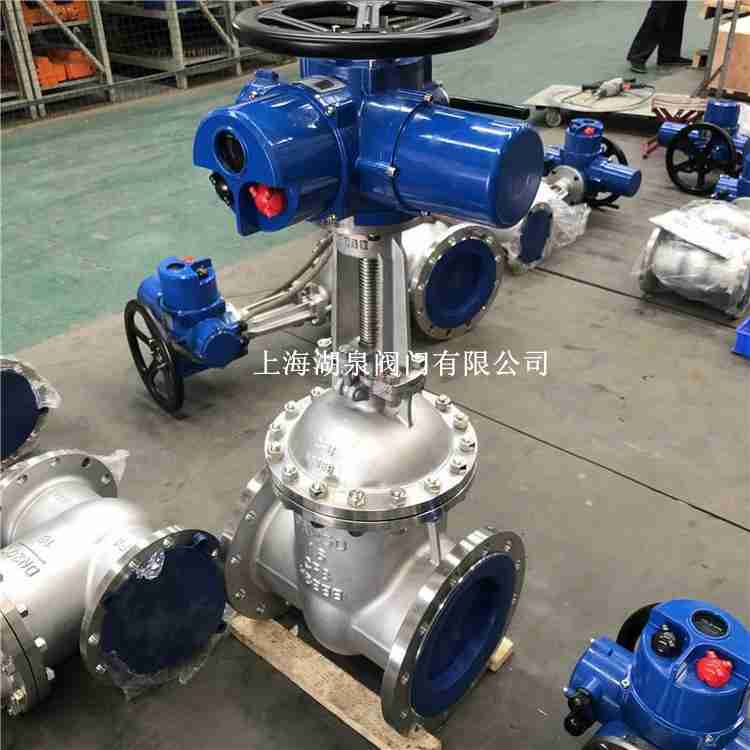

電動閘閥

1、閘閥類型代號為Z;
2、閘閥的驅動方式代號由字母表示,常見的有2-電液動,9-電動,6-氣動,5-錐齒輪傳動,3-渦輪蝸桿;手動不需要寫出來;
3、閘閥的連接形式代號用字母表示,1-內螺紋,2-外螺紋,4-法蘭式,6-焊接時,7-對夾式,9-卡箍,0-卡套;
4、閘閥結構形式代號,0-彈性閘板,1-明桿楔式單閘板閥,2-明桿楔式雙閘板閥,3-明桿平行式單閘板閥,4-明桿平行式雙閘板閥,5-暗桿楔式單閘板閥,6-暗桿楔式雙閘板閥,7-暗桿平行單閘板閥,9-暗桿平行雙閘板閥;
5、密封材料或襯里材料分別用R-奧氏體不銹鋼,T-銅合金,X-橡膠,S-塑料,N-尼龍塑料,F-氟塑料,H-Cr系不銹鋼,Y-硬質合金,J-襯膠,M-蒙乃爾合金,Tc-陶瓷;
6、閥體材料代號Z-灰鑄鐵,K-可鍛鑄鐵,Q-球墨鑄鐵,T-銅及合金,C-碳鋼,P-鉻鎳系不銹鋼,R-鉻鎳鉬系不銹鋼,V-鉻鉬釩鋼。
  舉例:對于電動、法蘭連接、明桿楔式雙閘板,密封面材料由閥體直接加工而成,公稱壓力PN0.1MPa閥體材料為灰鑄鐵的閘閥:Z942W-1電動楔式雙閘板閘閥。
閥門
閥門選型依據:  1、流體的工況(壓力及溫度)  2、流體的性質(腐蝕性等)  3、選用閥門的目的(開關、節流、控壓等)  旋塞閥、閘閥、截止閥、球閥—用于開啟或關閉管道的介質流動。  止回閥(包括底閥)—用于自動防止管道內的介質倒流。  節流閥—用于調節管道介質的流量。  蝶  閥—用于開啟或關閉管道內的介質。也可作調節用。  安全閥—用于鍋爐、容器設備及管道上,當介質壓力超過規定數值時,能自動排除過剩介質壓力,保證生產運行安全。  減壓閥—用于自動降低管道及設備內介質壓力,系使介質經過閥瓣的間隙時,產生阻力造成壓力損失,達到減壓目的。  疏水器—用于蒸汽管道上自動排除冷凝水,防止蒸汽損失或泄漏。  調節閥—用于對介質流量進行調節,流量特性為等百分比。
閘閥
電動閘閥型號編制方法:
閘閥附加代號:WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥;
閘閥類型表示:Z;
驅動方式表示:手動無代號(根據規定通常省略)、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動;
連接方式表示:4法蘭連接,6焊接,7對夾式;
結構形式表示:0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板;
密封材料材料:W閥體直接加工、T合金、X橡膠、F氟塑料,H-Cr不銹鋼,Y硬質合金、M蒙乃爾合金;
壓力等級表示:PN1.0-32Mpa,16=1.6MPA表示壓力為十六公斤,150LB-1500LB表示美標磅級壓力,5-63K表示日級壓力;
閥體材料表示:Z-灰鑄鐵、Q球墨鑄鐵,T合金,C碳鋼、P不銹鋼304,R不銹鋼316,V鉻鉬釩鋼。
