球閥的作用原理、手動球閥結構圖

[ 2013-06-27 ]

以球體作為關閉件的閥門．稱為球閥。

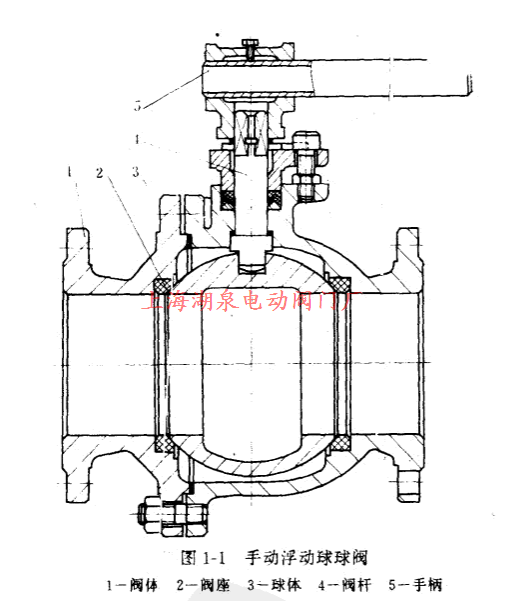

球閥主要由閥體、閥座、球體、閥桿、手柄(或其它驅動裝置)組成。圖1-1為手動球閥結構圖

球閥的主要功能是切斷或接通管道中的流體通道．即球閥通常為閉路閥。因此，球閥的作用原理很簡單：藉助手柄或其它驅動裝置在閥桿上端施加一定的轉矩并傳遞給球體，使它旋轉90°(特殊球閥結構例外)，球體的通孔則與閥體通道中心線重合或垂直．球閥便完成了全開或全關的動怍。

如果是三通球閥或四通球閥。它們切換流體通道的功能同樣是籍助球體轉動90°來實現(xiàn)的。

球閥的密封原理依其結構而異。常用的球閥結構可分為浮動球球閥與固定球閥兩大類。浮動球球閥的球體自由支承在閥座上（見圖1-1）。在流體壓力怍用下，球體在流體流動方向產生位移．使它與閥后閥座密封面更緊密地接觸．即在該密封面上的比壓增大，形成單面密封；同時，閥前閥座密封面上的比壓相應減小，往往不保證密封。在固定球球閥中，球體具有上、下轉軸．被固定在球體的軸承中。因此，球體的位置固定，流體壓力不能使它產生位移。可是，閥座卻是浮動的，它們藉助于彈簧或流體推力壓向球體，建立密封比壓。因而固定球球閥可根據(jù)使用要求設計出三種密封結構，閥前閥座密封、閥后閥座密封、閥前閥后閥座密封。.
