電動閥門控制器

[ 2020-03-24 ]

電動閥門控制器與閥門電動裝置配套使用,主要控制電動閥門的開關。那么電動閥門控制器的作用是如何實現的呢?這需要我們從電動閥門控制器原理來入手,下面,上海湖泉閥門廠家為大家介紹電動閥門控制器原理。

  電動閥門控制器組成部分包括控制電路、工作顯示電路、開度指示電路和主電路四部分。

  電動閥門控制器原理:
  接通控制器的電源后,電源指示燈亮,現場/遠控指示燈顯綠色,控制器為遠控狀態。當閥門在“全開”位置時,面板上的“閥開”綠色指示燈亮,在“全關”位置時黃色的“閥關”指示燈亮,在“全開”與“全關”之間位置時,兩個指示燈都不亮。
  “現場/遠控”按鍵為現場/遠控選擇鍵,釋放為遠控狀態指示燈顯絕色。按下為現場狀態指示燈顯紅色。當選擇控制器為遠控狀態時,控制器面板上的“開閥”、“關閥”、“停”等按鍵起控制作用。現場電動裝置上的“現場開”、“現場關”按鈕不起作用(用戶在選購電動裝置時,現場控制按鈕為任選件,因此部分用戶的電動裝置可能不具備現場控制功能,但是沒有現場控制功能并不影響控制器的遠控功能)。當選擇控制器為現場狀態時,電動裝置上的“現場開”、“現場關”按鈕起控制作用,控制器面板的“開閥”、“關閥”、“停”等按鍵不起作用。
  按下“開閥”按鍵,電機電源被接通,電機轉動,當閥門到達“全開”位置時1GXK微動開關被凸輪觸壓,電機停止轉動,同時2GXK微動開關被另一個凸輪觸壓,指示“閥關”的黃色指示燈亮。

電動閥門控制器

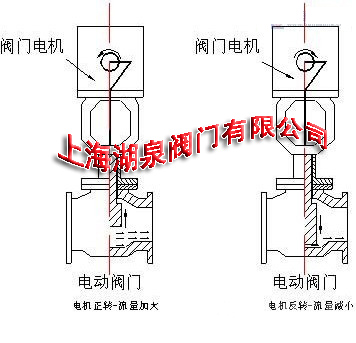

  電動閥門控制器原理圖

  電動閥門控制器操作步驟:

  1、開度表:閥門開啟、關閉的程度。
  2、黃綠色指示燈:過轉矩指示,全開全關指示。閥門開關過程指示燈閃動,全開全閉指示燈常亮。
  3、紅色指示燈:電源指示。
  4、電源開關:撥到電源位置,接通電源,相反切斷電源。(均指控制電源)
  5、閥開按鈕:控制閥開。
  6、閥關按鈕:控制閥關。
  7、切換開關:本機位置-由本機操作或現場按鈕操作(有自鎖)
  自動位置-由自動裝置控制或現場按鈕操作(無自鎖)
  8、開度調節電位器:調節開度表與閥門開度對應。
